Представьте, вы едете по извилистой горной дороге на своем автомобиле. Каждый поворот кажется идеальным, машина уверенно держит дорогу, а подвеска мягко сглаживает все неровности. Свет фар четко освещают дорогу, при этом не ослепляя водителей встречных авто. Вы наслаждаетесь поездкой, не задумываясь о том, какие сложные механизмы работают без отдыха, чтобы сделать ваше путешествие комфортным и безопасным. Одной из таких невидимых, но жизненно важных систем являются датчики положения кузова (ДПК). В этой статье мы расскажем, как они устроены и почему важно за ними ухаживать.
Идея использования датчиков для контроля положения кузова зародилась еще в середине XX века, когда инженеры начали искать способы улучшить управляемость автомобилей. Французские автомобилестроители были первыми.
На Citroёn DS (1955–1975), легендарной модели с гидропневматической подвеской и любимом автомобиле Фантомаса, использовались механические датчики уровня. Система автоматически поддерживала высоту кузова, корректируя ее в зависимости от нагрузки и скорости. Рычаги, соединенные с подвеской, физически воздействовали на гидравлические клапаны, открывая или закрывая поток жидкости для подъема/опускания кузова. Это не был электронный датчик в современном понимании, но принцип регулировки через обратную связь заложил основу для будущих технологий.
В модель Citroën CX (1974–1991) была установлена усовершенствованная версия подвески с электронными датчиками, которые отслеживали положение кузова и передавали данные в блок управления для более точной адаптации.
Эстафету в применении ДПК принял германский автопром. В опциональной гидропневматической подвеске Hydropneumatic Suspension на Mercedes-Benz W116 (S-класс, 1972–1980) применялись электронные сенсоры, что стало шагом к активным адаптивным системам. Также электронные ДПК применяли британцы на Range Rover Classic (с 1980-х), где поздние модификации получили пневмоподвеску с датчиками уровня, что улучшило управляемость внедорожника при нагрузке.
В 1987 году Toyota представила систему TEMS (Toyota Electronic Modulated Suspension), где ДКП следили за положением кузова. А в 1995-м Bosch внедрил систему курсовой устойчивости, которая требовала данных о крене кузова, получаемых от ДПК.
Далее технология пошла в массы и сегодня является неотъемлемой составляющей машин с комплектацией «выше среднего».
ДПК – это не самое сложное электромеханическое устройство, состоящее из нескольких ключевых компонентов.
Чувствительный элемент. Основная задача этого компонента — измерение изменений высоты кузова. Чаще всего используются потенциометрические, оптические или основанные на эффекте Холла сенсоры.
Механическая связь. Система рычагов или тяг передает движение от подвески к чувствительному элементу.
Электронная схема. Преобразует сигналы от сенсора в понятные для электронного блока управления (ЭБУ) данные.
Корпус. Защищает внутренние элементы от влаги, пыли и механических повреждений.
Принцип работы ДПК довольно прост: когда подвеска сжимается или разжимается, это вызывает перемещение рычага, связанного с датчиком. Сенсор фиксирует изменение сопротивления (вольтажа), и эта информация отправляется в ЭБУ для последующей обработки.
ДПК – компонент активной подвески

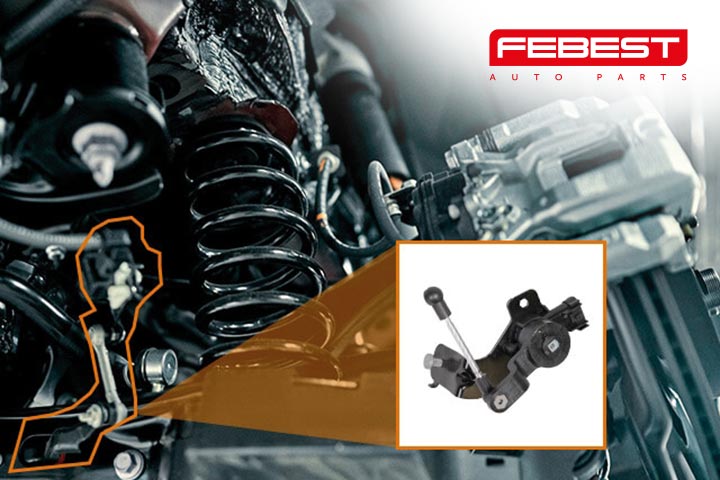

В случае с активной подвеской датчики ДПК помогают ей настраиваться под конкретные дорожные условия, обеспечивая оптимальный контакт колес с дорогой. Яркими примерами тому являются модели Audi A8 и Q7, где датчики уровня кузова встроены в систему Adaptive Air Suspension. В этих моделях ДПК устанавливаются на рычагах подвески, где они измеряют клиренс. Эти данные требуются для оптимальной регулировки пневмобаллонов.
У Mercedes-Benz S-Class, GLE для контроля хода амортизаторов в системе Active Body Control (ABC) используются данные от ДПК.
В автомобилях BMW ДПК работают в паре с динамическими системами регулировки жесткости амортизаторов и системой Dynamic Drive. Это помогает сохранить стабильность автомобиля даже при резких маневрах.
В моделях Lexus LS, LX датчики AVS (Adaptive Variable Suspension) измеряют скорость перемещения подвески и корректируют демпфирование.
Роль в системах безопасности
Данные от ДПК используются системами ABS, ESP и другими системами помощи водителю для повышения стабильности и управляемости автомобиля.
Кроме этого данные, полученные от ДПК, используются в системах активной регулировки светового потока головных фар. При отсутствии такой системы при загрузке (и особенно задней оси) кузов автомобиля меняет свое положение относительно дороги, и свет фар будет ослеплять встречных водителей. Наличие активной системы регулировки, где ДПК являются конструктивным элементом, обеспечивает равномерное освещение дороги независимо от загрузки.
В современной автомобильной промышленности есть и более экзотические задачи ДПК. К примеру, эти датчики помогают автопилотам Tesla и Waymo оценивать положение машины в пространстве.
Несмотря на относительную простоту датчиков, как и любая другая деталь автомобиля, они могут выходить из строя. Вот наиболее распространенные причины поломок:
- со временем подвижные части датчика могут изнашиваться, что ведет к неточным измерениям;
- грязь и пыль могут нарушить работу чувствительных сенсоров, приводя к неправильным показаниям;
- повреждения проводки, окисленные контакты или короткие замыкания могут вызывать сбои в передаче данных;
- удары, вибрация или коррозия могут разрушить корпус датчика, влияя на его работоспособность;
- длительное использование неизбежно приводит к ухудшению точности измерений.
Методы диагностики и обслуживания
Чтобы избежать серьезных проблем с ДПК, важно регулярно проводить диагностику и обслуживание:
Проверка проводки. Осматривайте провода, ведущие к датчикам, на наличие повреждений, разрывов или следов коррозии.
Измерение сопротивления. Используйте мультиметр для измерения сопротивления каждого датчика. Результаты должны соответствовать спецификациям производителя.
Анализ ошибок. Проверьте коды ошибок, связанные с работой ДПК, используя диагностический сканер.
Визуальная проверка. Оцените состояние самих датчиков на предмет видимых повреждений, загрязнений или смещений. Наибольшему воздействию влаги, грязи и реагентов подвергается рычажный механизм, особенно его шарниры. Необходимо проверять механизм на подвижность и отсутствие люфтов.

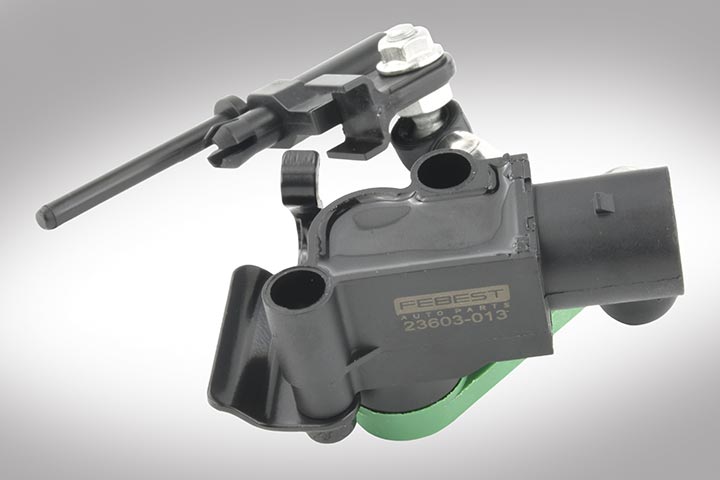

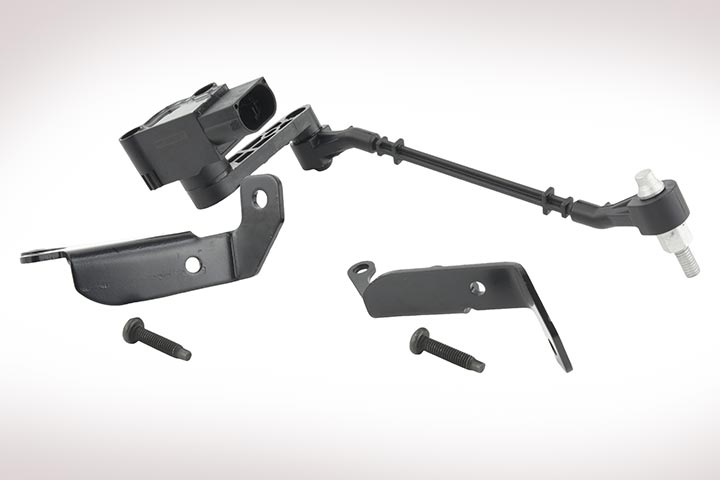

Компания FEBEST – общепризнанный специалист по ремонтным решениям — предлагает несколько типоразмеров универсальных рычагов ДПК. Такое решение зачастую позволяет избежать замены датчика целиком.
Весной 2025 года компания ввела в свой ассортимент около 100 видов ДПК. Это очередной, после катушек зажигания, свечей накаливания и датчиков АБС, продукт новой товарной группы «Электрооборудование».

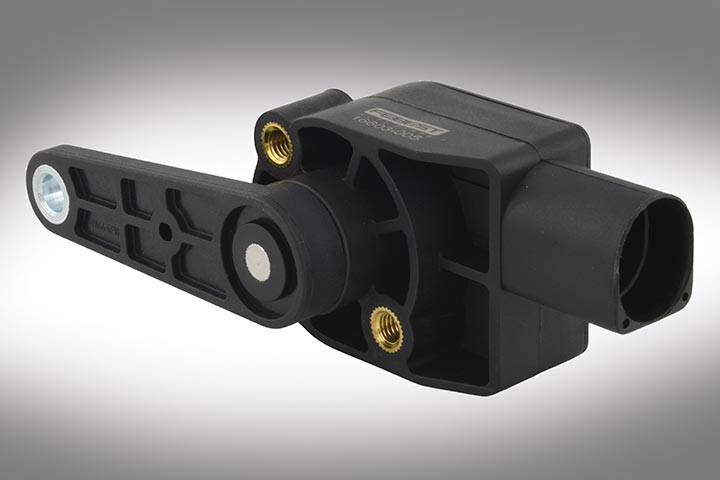

Ассортимент предложенной продукции будет расти, но уже сейчас предложение покрывает большую часть потребностей рынка постпродажного обслуживания. Представленные ДПК для Mercedes-Benz охватывают все классы, включая внедорожники G-серии. Для них предложены датчики с артикулами 16603-005, 16603-002.
В наличии имеются датчики и для наиболее популярных моделей концерна BMW. Широкий ассортимент ДПК представлен для автомобилей Audi и других брендов группы VAG – всего более 50 видов, для разных по классу и по возрасту автомобилей: от моделей А3 и А4 с 1995 года выпуска (артикул 23603-028) до Porsche Cayenne, выпущенного после 2018 года (артикул 23603-004, 23603-005, 23603-017, 23603-018).
Также широко представлены ДПК от FEBEST для автомобилей Land Rover / Range Rover, которые оснащены пневматической подвеской. Используя бюджетное решение от FEBEST, владельцы этой премиальной марки могут решить периодически возникающие проблемы с «падением» подвески.
Кроме прочего, в ассортименте продукции широко представлены ДПК для Citroёn, Toyota и Lexus.
Датчики положения кузова – это конструктивные элементы некоторых современных автомобилей, обеспечивающие комфорт и безопасность водителей и пассажиров. Правильное обслуживание и регулярная диагностика помогут продлить срок службы этих устройств и избежать неожиданных поломок. А если речь все же пойдет о замене ДПК, то FEBEST – это лучшее предложение на рынке постпродажного обслуживания по критериям «цена-качество».
